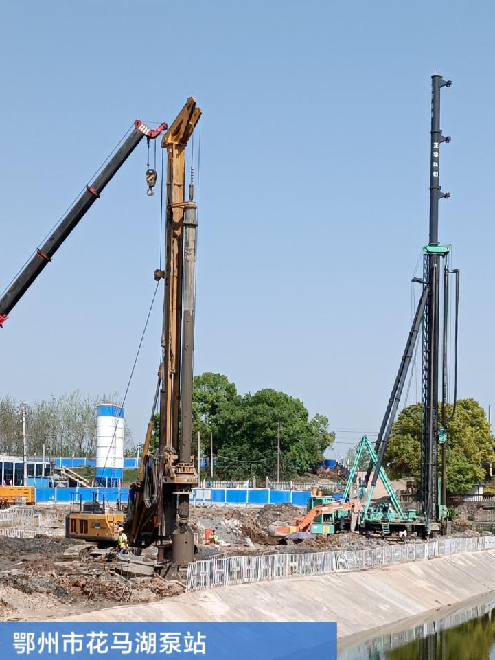

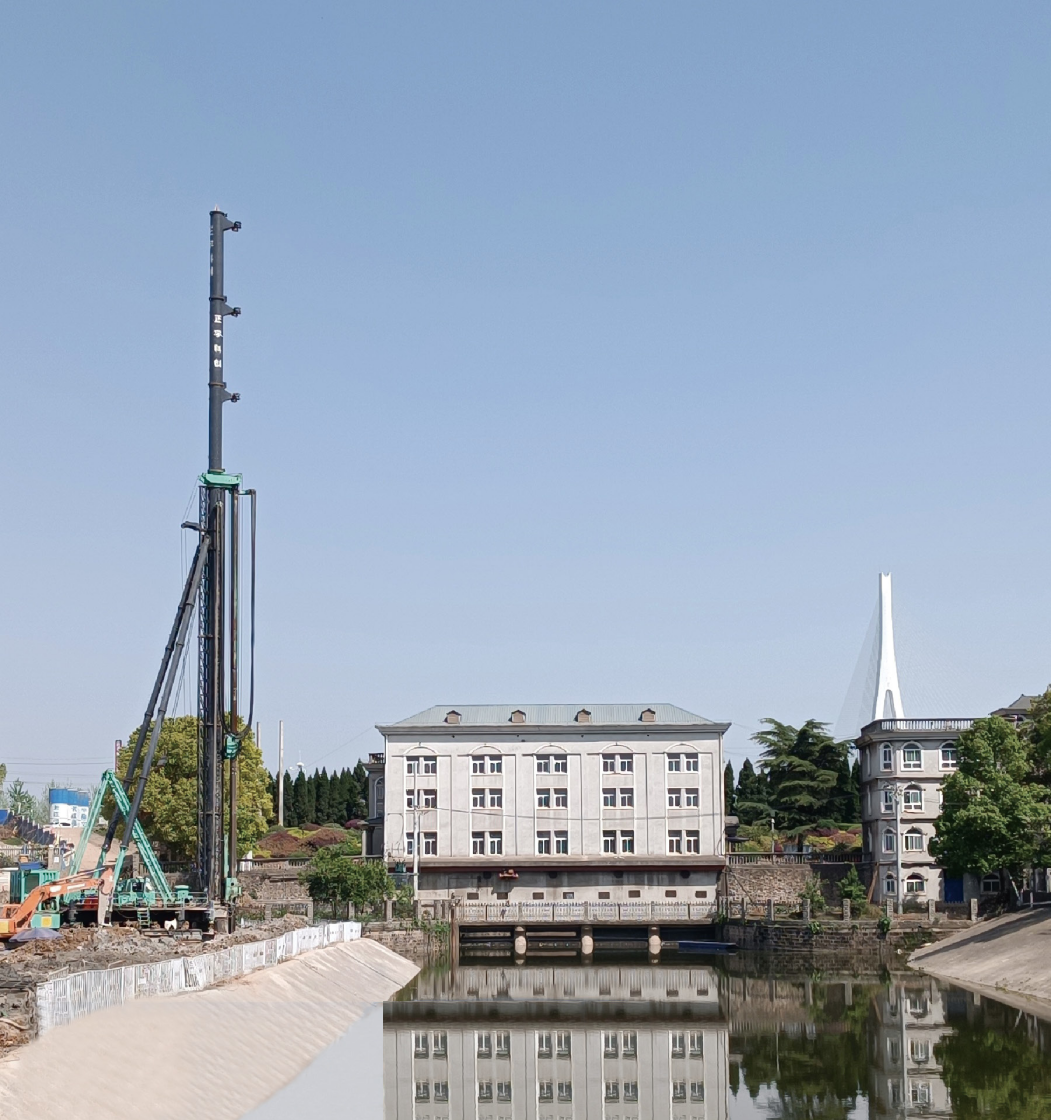

花馬湖泵站項目現場圖



       花馬湖泵站擴容工程是湖北國際物流核心樞紐花馬湖水系綜合治理二期工程（一標）的重要組成部分，主要包含一座排澇泵站（設計流量 96m³/s）、一座自排閘(設計流量 63m³/s)、花馬湖港擴挖、中溝套節制閘等。泵站由4臺機組組成，采用虹吸式出水管翻越昌大堤進入長江。



       花馬湖泵站擴容工程為Ⅱ等大（2）型水利工程，泵站的主泵房、副廠房、進出水池（含兩側翼墻）、攔污柵、自排閘等主要建筑物級別均為2級，其余次要建筑物級別均為3級。



       泵站基坑工程重要性等級為一級，防滲墻采用SMC工法施工，墻厚800mm，墻體進入中風化巖層0.5m，有效墻長33m，基坑普挖深度6.75m~16.20m，其中泵站區域開挖達18.50m。

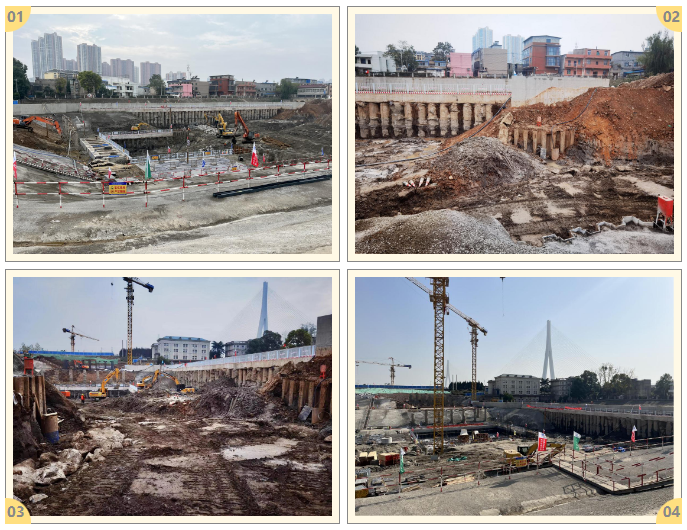

開挖過程中看到的SMC墻體









本項目臨近花馬湖河道，地下水系豐富，地質較為松軟，且現場多設備交叉作業，工作面擁擠，許多大型施工設備對施工場地要求高，正宇科創對于在復雜地形上施工有著豐富的施工經驗，且擁有多臺多型號金泰SMC工法鉆機，面對各種不同的地層，都會游刃有余。



設備選型籌措階段：工作面較為狹窄地區，可選用更為靈活的SC-45履帶式設備；面對一些地質較為松軟的地區，可選用樁架更大、更穩固的金泰SC-55/SC-60步履式設備進行施工。



針對花馬湖泵站項目設備選型最終決定：SC55雙輪攪拌鉆機更適用于花馬湖泵站項目現場施工。







入巖難一直是落地式截水帷幕質量控制的一塊“心病”，金泰SMC工法鉆機可覆蓋30m到65m深度，并對密致砂層、大粒徑卵石層，以及10兆帕以內的軟巖地層有效進行銑削攪拌。面對花馬湖泵站項目需入0.5m中風化巖層的設計需求，金泰SMC雙輪攪拌設備可輕松應對。

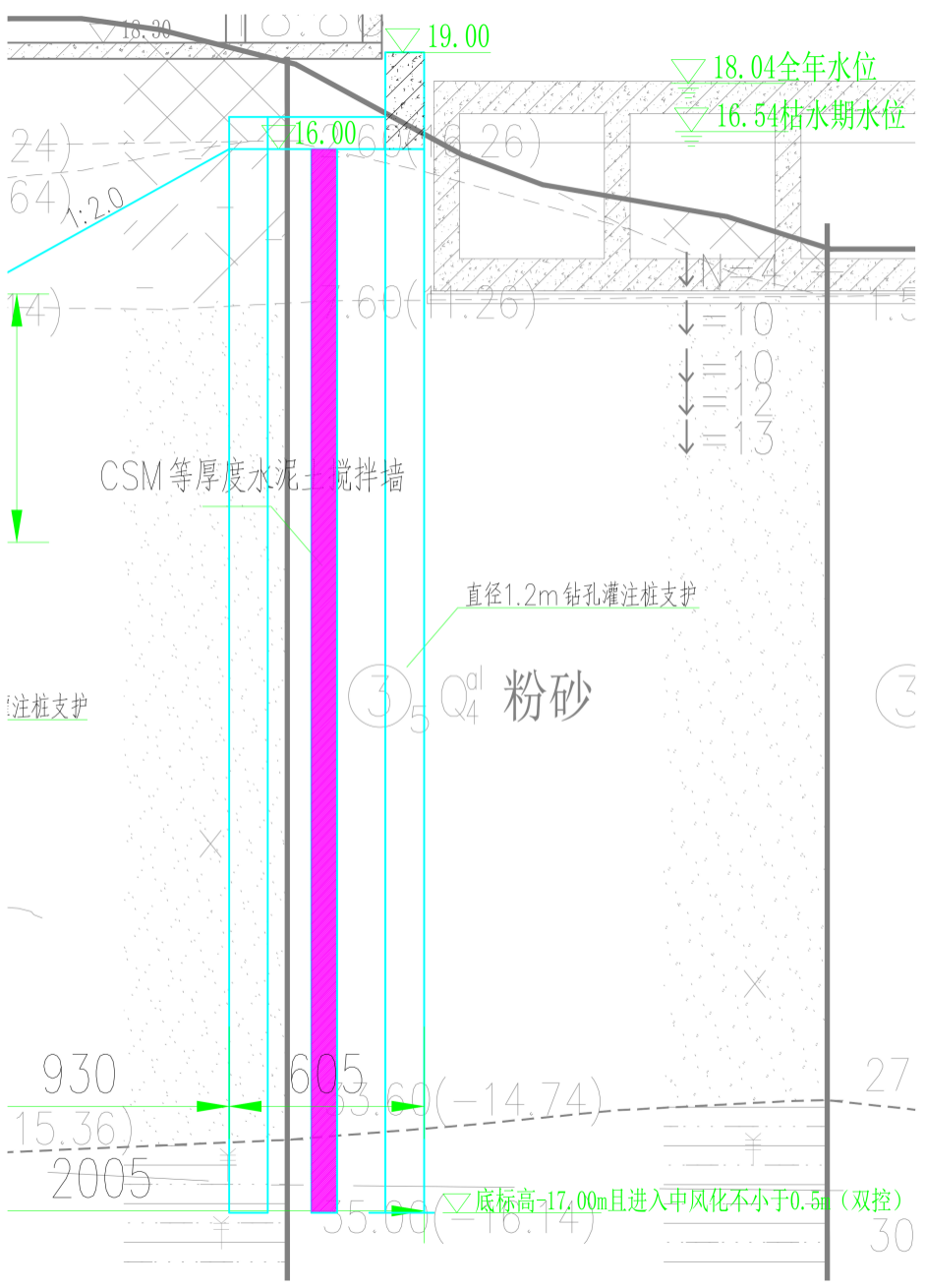

花馬湖泵站項目典型剖面圖







SMC工法的銑頭部分安裝了用于采集各類數據的傳感器，操作員通過觸摸屏，控制挺桿的垂直度調整銑頭的姿態，并調整銑頭下降速度，從而有效地控制了槽孔的垂直度在 3‰以內；墻體壁面平整（壁式墻）。



另外，銑、削、攪、氣、漿的共同作用的混合物成沸騰狀。固結后的墻體均勻密實；幅間連接為完全銑削結合（不受前幅墻體的完成時間的限制，而常規的深攪墻前后兩幅墻體因時間過長，不能套接或搭接，只能碰接，需對碰接或搭接縫再進行防滲處理），接合面“無冷縫”，可實現無縫連接，開成無縫墻體，整體性強，防滲性能好。









       為適應目前水利及民用工程對深層防(截)滲、深基坑支護、擋土及改良地基的高要求，上海金泰工程機械有限公司于2009年9月開展國家“948”項目-“液壓銑削深攪地連墻機的研發與應用”課題任務。通過引進國外先進技術和裝備，經過消化與吸收，成功研發和研究出一種由液壓雙輪銑槽機和傳統深層攪拌技術特點相結合起來的新型施工設備和工藝—液壓銑削深攪地連墻機及其施工工藝[簡稱SMC工藝]，并榮獲國家科學技術進步二等獎。該設備獨具中國特色，符合中國國情，不僅平替了由德國發明的CSM工法樁，同時還比SMW工法樁和TRD工法樁施工領域更廣。金泰SMC工法SC系列鉆機SC35、SC45、SC50、SC55/65已成功運用到全國500個施工項目中，金泰SMC工法鉆機順勢發展，在未來基坑防滲、止水帷幕、地基改良等領域?qū)⒊掷m(xù)成為主流施工裝備。
